搪玻璃管道的常用規格主要根據公稱直徑(DN)、壓力等級、材質類型及應用場景進行分類,具體如下:
一、公稱直徑(DN)范圍?
1、標準規格?
直管?:DN25~DN400(鋼制A型管);DN50~DN250(PN0.6MPa)或DN25~DN400(PN1.0MPa)。
彎頭/三通?:DN50~DN250,其中三通最大至DN200。
異徑管?:DN25~DN400(同心/偏心結構)。
塔節?:DN150~DN2000(長度≤4000mm)。
2、超大尺寸?
特殊定制塔節可達DN2000×4000mm(需強化工藝)。
二、壓力等級與溫度范圍?
注?:高壓場景(>1.0MPa)需定制強化工藝,禁用強堿、氫氟酸及>180℃磷酸介質。
三、結構分類與連接方式?
1、按結構類型?
直管?:長度≤6m,壁厚≥4mm(防變形)。
彎頭?:30°、45°、60°、90°、180°多角度設計。
異徑管?:分同心(A/B型)與偏心結構(平滑過渡減湍流)。
三通/四通?:直通或斜通,鑄鐵法蘭連接(C型)。
2、連接方式?
A型?:活套法蘭鋼制管,適用于頻繁拆卸場景。
B型?:活套法蘭鑄鐵管,經濟型通用連接。
C型?:鑄鐵法蘭焊接,密封性更高。
四、選型注意事項?
1、介質適配性?
避免用于氫氟酸、>50℃濃堿或>180℃磷酸環境。
酸性介質優先選鋼制(A型),堿性環境慎用。
2、壓力匹配?
低壓(≤0.6MPa)可選鑄鐵法蘭(B/C型);
中高壓(>0.6MPa)需定制鋼制強化管。

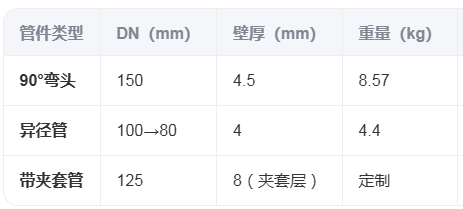

五、特殊規格示例?
提示?:實際選型需遵循 ?HG/T 2130~2142-2009? 標準。
